Plaats van herkomst:
China
Merknaam:
LEADTOP
Certificering:
ISO
Modelnummer:
LTQF
Contacteer ons
Onderworpen citaat: Nat veegt productielijn (40-120pcs/pack) af
Punt | Beschrijving van de goederen | Hoeveelheid | Prijs | Totaal Bedrag |
1 | Ltqf-2800 natte veegt de Hoge snelheid het vouwen van machine af | 1 reeks | $60.000 | $180.000 |
2 | Ltqp-360 volledig-Auto nat veegt verpakkingsmachine (auto-verbindt verpakkingsfilm) af | 1 reeks | $65.000 | |
3 | Ltql-5800B volledig-Autodekselinstrument (SCARA) | 1 reeks | $55.000 |

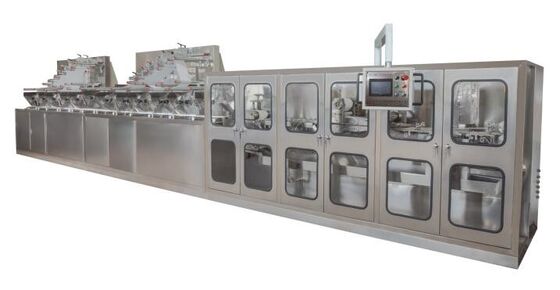

Ltqf-2800 NATTE VEEGT de Hoge snelheid het VOUWEN van MACHINE af
l Productiestroom: uitrollen die - stof scheuren in stegen die - - nat maken die vouwen die - - pile&counting die snijden die - leveren
l Hoofd technische parameter
n Producttype: nat veegt af
n Productsnelheid: 250-380 besnoeiingen/min (3000-4500 PCs/min)
n Geschikte grondstof: lucht gelegd document, spunlace/warmwals niet-geweven stof
n Gewicht van grondstof: 40-80g/㎡
n die manier vouwen: De vorm van „Z“ (knal omhooggaande en niet pop omhooggaand)
n het Knipsel verenigt zich:. a.double document planken
l B.10 stegen of 12 stegen, 2 broodjes
l c. de breedte van het grondstoffenbroodje: 900~1000mm
u Lengte van nat weefsel: 140220mm (plaatsend via touchscreen)
n Grootte van grondstof: (1000-1250) ×Ø1000 (mm, W×Dia)
n het Natte weefsel opende grootte: (140-220) × (150-250) (mm, L×W)
n het Natte weefsel vouwde grootte: (140-220) × (90-110) (mm, L×W)
n Materieel leveringssysteem: Servomotor
n Scherp systeem: Convertormotor
n die systeem opstapelen: Servomotor
n Voeding: 380V 50HZ
n Macht: 10KW
n Grootte van machine: 10200×3300×2000 (mm, L×W×H)
n Gewicht van machine: 5000 kg
n Watertank: 400L 2pcs
MACHINE IN DETAIL
ELEKTRISCHE CONFIGURATIE
Nr | Beschrijving | Specificatie | Qty | Opmerkingen |
1 | PLC | FX3GA-60MT | 1 | Mitsubishi (Japan) |
2 | Servomotor (controleer de afstand van weefsel | M.-je-300A | 1 | Mitsubishi (Japan) |
3 | Servomotor die (weefsel ontvangen) | M.-je-70A | 1 | Mitsubishi (Japan) |
4 | Het Reductiemiddelenmotor van de turbineworm | Wpda120-1: 10-y100l2-4 | 1 | 3KW Nanjing Utton (China) |
5 | Omschakelaar | 4KW | 1 | ARTRICH |
6 | Touch screen | 7inch | 1 | Wecon |
7 | Luchtschakelaar | 7 | SHANGHAI RENMIN | |
8 | Omschakelingsvoeding | S-200-24 | 1 | Shanghai Mingwei |
9 | Indicatorlicht | 1 | SHANGHAI RENMIN | |
10 | De schakelaar van het noodsituatieeinde | 3 | SHANGHAI RENMIN | |
11 | Potentiometer | 5KΩ | 1 | |
12 | Roterende codeur | Stijgende pooloutput | 1 | Koyo (Japan) |
13 | Relais | Omron | 4 | Omron (Japan) |
14 | Nabijheidsschakelaar | Autonics | 6 | Autonics (Korea) |
15 | Timingsrelais | CKHKC | 6 | China |
16 | Schakelaar | 3 | SHANGHAI RENMIN | |
17 | Servo elektronische transformator | 4.5KW | 1 | China |
Ltqf-2800 Vervangstukken lijst | |||
Nr. | Punt | specificatie | Qty |
1 | Het scheuren van blad (omhoog) | 150×35×8 | 5 PCs |
2 | Het scheuren van blad (neer) | 150×30×10 | 3 PCs |
3 | Ronde Riem | φ5 | 2 PCs |
4 | Spitse rolriem | 850×30×3 | 2 PCs |
5 | Scherp blad (omhoog) | 8*29*150 | 2 PCs |
6 | Scherp blad (neer) | 10*15*150 | 2 PCs |
7 | Greep | 6 PCs | |
8 | Transportband blet | 2220*18 | 2pcs |
9 | Transportband blet | 2150 (2140*18) | 2pcs |
10 | Hulpmiddeldoos | 1 reeks |

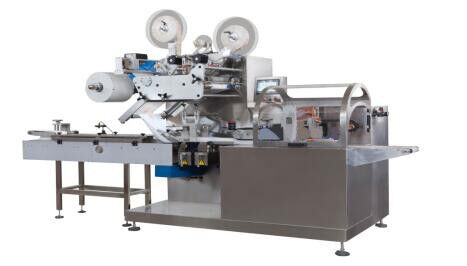

Ltqp-360 volledig-Auto nat veegt Verpakkingsmachine (auto-verbindt verpakkingsfilm) af
Productietype: baby nat weefsel
Uiteinde: uitgerust met 8 eenheden servomotoren van Yaskawa-merk
Productieproces: verbind met het vouwen van machine → het voeden afvegen het automatische →conveying aan verpakkingsmachine → het plaatsen verpakkingsfilm → het plaatsen het etiket → van het venstergat Centrale het verzegelen →End verzegelende en vergeldende gesneden gebeëindigde Output → - producten.
MainTechnicalparameter: (Geschikt in te pakken: 40-120pcs/bag)
MACHINER IN DETAIL AFS:
AFGEWERKT PRODUCTsteekproef:
Ltqp-360 Hoofd elektrische configuratielijst
(YASKAWA (Japan) ELEKTRISCH (8 van de servomotoreneenheden vorm Yaskawa)
Nr | Puntbeschrijving | Specificatie | Qty (PCs) | Opmerking |
1 | Motiecontrolemechanisme | Jepmc-mp2300s-e | 1 | YASKAWA (JAPAN) |
2 | Uitgebreide module | R7k4fml-6-DCA32A | 1 | YASKAWA (JAPAN) |
3 | Servomotor/servoeenheid | Sgmjv-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA (JAPAN) 750w |
4 | Servomotor/servoeenheid | Sgmgv-13ADC61 /SGDV-120A11A | 1 | YASKAWA (JAPAN) 1.3kw |
5 | Servomotor/servoeenheid | Sgmgv-20ada61/sgdv-180A11A | 1 | YASKAWA (JAPAN) 1.8kw |
6 | Servomotor/servoeenheid | Sgmgv-09adc61/sgdv-7R6A11A | 1 | YASKAWA (JAPAN) 0,85 kW |
7 | Machtskabel + codeurkabel | Jzzp-cvm09/jzsp-cvp02-05 | 1 | YASKAWA (JAPAN) 850w |
8 | Machtskabel + codeurkabel | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA (JAPAN) 750w |
9 | Machtskabel + codeurkabel | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA (JAPAN) 1.3kw YASKAWA (JAPAN) 1.8kw |
10 | Communicatie kabel | Jepmc-w6002-05 | 12 | |
11 | Eindweerstand | Jepmc-w6022-e | 2 | |
12 | Aanrakingspaneel | Weinview | 1 | 7 duim |
13 | De schakelaar van de luchtonderbreking | LG | 12 | |
14 | Overblijvende huidige stroomonderbreker | CHINT | 1 | |
15 | Schakelaar (schakelaar) | SCHNEIDER | 1 | |
16 | Machtsschakelaar | M&W | 1 | 350w |
17 | Het Relais van de Solodstaat (SSR) | ANV | 6 | |
18 | Temperatuurcontrolemechanisme | DTE10P | 1 | |
19 | Relais | OMRON | 4 |
Ltqp-360 vervangstukken lijst | |||
Punt | Naam | Specificatie | Qty, PCs |
1 | stempelsnijder | norm 40mm×20mm | 1 |
2 | Longitudinaal verzegelend het verwarmen wiel | 4 | |
3 | horizaontal verzegelende het verwarmen pijp | 4 | |
4 | spitse rolriem | 2 | |
5 | thermokoppel | 2 | |
6 | materiële duwende riem | 5 | |
7 | horizaontal verzegelend scherp blad | 1 | |
8 | Hulpmiddeldoos | 1set |

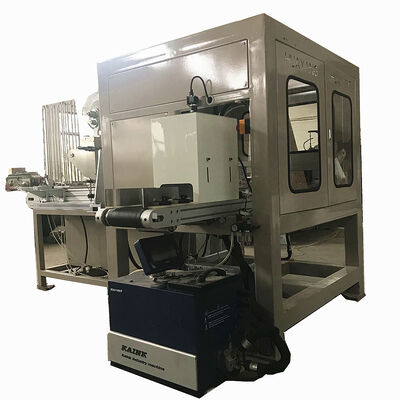

Ltql-5800B volledig-Autodekselinstrument (SCARA)
I. technische parameters
Snelheid | 45-60 PCs/min (b.v. Filmlengte bij 250mm) | ||
Maxi. De lengte van de verpakkingsfilm | 300 mm (de filmlengte zal de daadwerkelijke productiesnelheid beïnvloeden) | ||
Nat veegt pakketdimensie af | Lengte | Breedte | Hoogte |
300mm | 45120mm | 1080mm | |
Accuarcy | ±1.2 mm | ||
Het voltage vereist | 3 fasen, AC380V 50/60 Herz | ||
Macht | 7,5 kW | ||
Luchtdruk | 0.4 - 0.6MPa, 1.0 m ³ /hr | ||
Afmeting | L 2000 * W 2650 * H 1650 MM | ||
Gewicht | 1200 Kg |
II. beschrijving
1. Goedkeurend het lichaam van SCARA van de Delta wijd in de elektronische producten van 3C wordt gebruikt, SCARA-heeft het lichaam superieure snelheid, precisie, lineariteit en verticality, die de verrichtingen kunnen snel en nauwkeurig voltooien van het grijpen van deksels, vegen het met een laag bedekken van deksels en het kleven van deksels op nat pakket dat af.
2. E-visie systeem: Gebruikend de e-Visie van DMV2000 van de Delta systeem, zet een nieuwe generatie van vermenselijkte verrichtingsinterface, snel een e-Visueel inspectiesysteem op, gebruikend een CameraLINK-interfacecamera op hoog niveau om hoge snelheids rekenkundige verwerking, ingebouwde PLC communicatie verbinding te bereiken om gegevens automatisch te ruilen. De vertoning en verrichtingsinterface op de verrichtingswijze kan worden aangepast en, voor verrichting vereenvoudigen en handhaaft.
3. Touch screen: Alle belangrijkste bevelen via the7-duim touch screen, als het plaatsen van positie van deksel het grijpen, plaatsend deklaagpositie, het spoor van lijm (kopspijker zoals rechthoekig, baantype, ellipstype) bespuiten, en andere parameterscompensatie, allen die kunnen zijn kunnen settable zijn of wijziging door het touche screen.
4. Visie lichtbron: Het keurt industriële LEIDENE lichtbron goed, die duurzamer is dan burgerlijke lichtbron, verlengt de bederftijd, en de lichtbron zal niet stroboflash, wat de nauwkeurigheid van het fotograferen verbetert.
5. Vertoning: Het keurt 15 duim industriële vertoning goed, die geschikter is voor workshopgebruik.
III. hoofd elektroconfiguratie
Nr. | Punt | Specificatie & Model | QTY | Teken |
1 | SCARA-LICHAAM | DRS40L3SS1BN002 (inbegrepen CVT) | 1 | DELTA |
2 | Controlemechanisme #1 | Dmv2000-Cl2-HS | 1 | DELTA |
3 | Camera | Dmv-CM4MCCL | 1 | DELTA |
4 | Cameralens | Dmv-LN16M06 | 1 | DELTA |
5 | Kabels | Dmv-CAF03CL | 1 | DELTA |
6 | Servosysteem | B2-750W | 3 | DELTA |
7 | Controlemechanisme #2 | DVP32ES200T | 1 | DELTA |
8 | Touch screen | DOPB07E411 | 1 | DELTA |
9 | Heet-smeltingsapparaat | 1 | HS |
